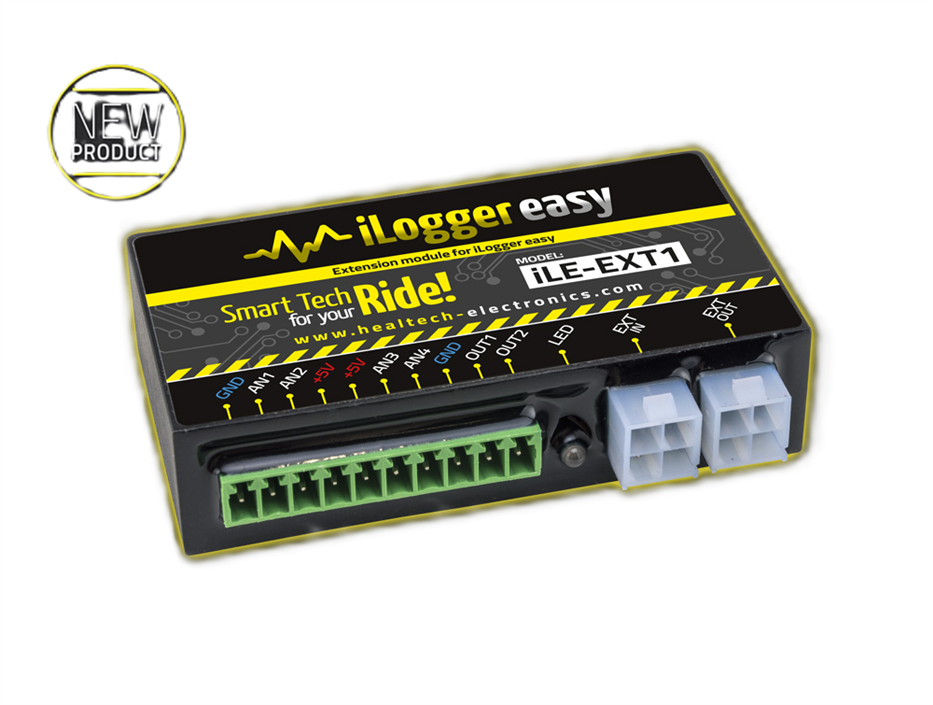

ILogger Easy Extension kit (iLE-EXT1) Kit

iLogger easy er et fullt konfigurerbart datainnsamlingssystem som representerer en ny generasjon telemetrisystemer.

ILE-EXT1 utvidelsesmodulen lar deg koble til ytterligere fire (4) analoge/digitale signaler samtidig som den gir to (2) ekstra konfigurerbare utganger og en strømforsyningsutgang til ulike sensorer.

Støtter kjedekobling, f.eks. flere iLE-EXT1-moduler kan kobles til etter hverandre.

Settet inkluderer:
› iLE-EXT1-modul
› Koblingskabel
› CAN endestykke

Vær oppmerksom på at iLE-EXT1-modulen ikke vil fungere uten iLogger easy-hovedsettet (iLE-1-KIT)!

Hvis du er seriøs i kjøringen din, kommer du til et punkt hvor inngangene til iLE-1 ikke er tilstrekkelige. ILE-EXT1 utvidelsesmodulen lar deg koble til ytterligere fire (4) analoge eller digitale signaler samtidig som den gir to (2) ekstra konfigurerbare utganger og en strømforsyningsutgang til forskjellige sensorer.

FIRE (4) EKSTRA INNGANG
iLE-1 kommer med fem (5) inngangskanaler. Med EXT1-enheten kan du utvide antallet innganger med ytterligere fire (4) kanaler. (Støtter kjedekobling, f.eks. kan flere iLE-EXT1-moduler kobles etter hverandre.) Alle disse kan konfigureres til å fange opp enten analoge eller digitale signaler. De analoge inngangene fungerer i området 0-5V, akkurat som på hovedmodulen.

TO (2) EKSTRA UTGANGER
iLE-EXT1-modulen gir to (2) ekstra utgangskanaler. Disse kanalene kan mate en svitsjet GND-skinne for ulike operasjoner, som å kontrollere reléer, vifter, pumper, etc. Enhver analog eller digital inngang på iLE-EXT1-modulen kan brukes som en signalkilde for konfigurasjonen av utgangstilstanden.

+5V FORSYNING FOR SENSORER
Foruten de ekstra inngangs- og utgangskanalene, gir iLE-EXT1-modulen to (2) +5V strøm og to (2) GND-tilkoblinger for nye sensorer. Du kan drive eventuelle ekstra sensorer som ikke får strøm fra kjøretøyets hovedledningsnett.
